TUGAS 14 - MODEL OSI LAYER

MODEL OSI LAYER

7.APPLICATION

• Fungsi utamanya adalah menyediakan interfacing yang memberikan pelayanan bagi pengguna dalam berinteraksi dengan sistem jaringan melalui komputer
• Contoh protokolnya adalah dynamic host configuration protokol(DHCP),domain name server(DNS),file transfer protokol(FTP),hyper text transfer protokol(HTTP),multipurpose internet mail extention(MIME),network news transfer protocol(NNTP),post office protocol(POP),server message block(SMB),simple mail transfer protocol(SMTP),simple network management protocol(SNMP).

6.PRESENTATION

• Fungsi utamanya adalah men-decrypt data,mengompres,dan meng-encrypt data.
• Contoh protokolnya adalah ASCII,EBCDIC,MIDL,MPEG,TIFF,JPEG,PICT,Quick Time

5.SESSION

• Fungsi utamanya adalah mengasosiasikan setiap komunikasi antar-layer sebelum session dengan layer setelah session.
• Contoh protokolnya adalah network basic input output system(NETBIOS),remote procedur call(RPC),SOCKET,SQL,NETBEUI,XWINDOWS.

4.TRANSPORT

• Fungsi utamanya adalah memastikan setiap paket data dikirim tanpa terjadi kesalahan dan tidak mucul duplikasi.
• Contoh protokolnya adalah transmission control protocol(TCP),user datagram protocol(UDP).

3.NETWORK

• Fungsi utamanya adalah menentukan letak jalur pengiriman data yang akan ditransmisikan serta meneruskan paket tersebut ke alamat jaringan tertentu.
• Contoh protokolnya adalah internet protocol(IP),routing information protocol(RIP),address resolution protocol(ARP),reverse ARP(RARP)

2.DATA LINK

• Fungsi utamanya adalah mengatur nilai data biner yang bernilai 0 dan 1 menjadi logical group.
• Contoh protokolnya adalah point-to-point(PPP),serial line internet protocol(SLIP)

1.PHYSICAL

• Fungsi utamanya adalah sebagai interface fisik yang melewatkan transmisi data biner melalui jalur komunikasi
• Contoh protokolnya adalah ethernet,FDDI,ISDN,ATM,10BaseT,100BaseTX,HSSI,V.35,X.21

*CARA KERJA 7 MODEL OSI

Seperti sudah disebutkan sebelumnya, OSI memiliki beberpa layer atau lapisan, tepatnya adalah 7 lapisan layer OSI. Cara kerja dari ke 7 layer OSI ini adalah dua kali dalam setiap transmisi paket data di dalam sebuah jaringan, yaitu :

1. Pada saat paket atau bit data ditransmisikan dari server ke dalam jaringan
2. Pada saat paket ata bit data ditransmisikan dari jaringan ke dalam komputer client

*PENERAPAN LAYER OSI

Tiap – tiap lapisan atau layer dari OSI memiliki beberapa penerapannya masing – masing. Beberapa diantaranya bisa diakses dengan mudah oleh user biasa, dan beberapa diantaranya hanya bisa diakses dan diutak atik oleh super user alias programmer. Berikut ini adalah beberapa penerapan dari tiap layer OSI dalam jaringan

CONTOH : Penggunaan Email dalam sebuah jaringan :

Kita akan mengirimkan email kepada komputer lainnya yang terhubung ke dalam satu jaringan. Kita bisa bertindak mirip seperti server (mentransmisikan email), sedangkan komputer (email lain) bisa bertindak mirip seperti komputer client.

Proses yang terjadi sama, yang berbeda hanyalah urutannya saja, tergantung dari sisi server atau client:

• Layer Application (layer pertama pada pengirim email, dan layer terakhir pada penerima email)
  • Penggunaan web browser untuk mengirimkan / menerima email (seperti IE, Chrome, Firefox)
• Layer Presentation (Layer kedua bagi pengirim email, dan layer keenam pada penerima email)
  • Pendefinisian dan penyajian data yang akan dikirim / diterima (misalnya format JPEG, DOC, dan lainnya)
• Layer Session (Layer ketiga bagi pengirim email, dan layer kelima pada penerima email)
  • Penggunaan sistem operasi, software, SQL, dan semuanya yang berhubungan dengan pengelolaan data
• Transport layer
  • Penggunaan protocol dalam melakukan transfer / pengiriman dan penerimaan email, menggunakan TCP
• Network Layer ( layer kelima bagi pengirim email, dan layer ketiga bagi penerima email)
  • Penggunaan protocol jaringan komputer, seperti IP (internet Protocol)
• Data Link Layer (layer keenam bagi pengirim email, dan layer kedua bagi penerima email)
  • Penggunaan MAC address pada sebuah jaringan yang digunakan
• Physical Layer (layer terakhir bagi pengirim email, dan layer pertama bagi penerima email)

Penggunaan EIA atau TIA, dan mentransmisikannya melalui perangkat keras jaringan, contoh : router.

7 Model OSI Layer adalah ilmu dasar dalam jaringan komputer yang harus di pahami jika ingin menjadi network administrator. OSI layer adalah “ilmu tetap” dalam jaringan komputer, yang tidak akan pernah berubah, kecuali konsep di dalamnya.

~*~*~*copyright by hariyanto wibowo*~*~*~

TUGAS 13 - MEMBUAT KABEL LAN

MEMBUAT KABEL LAN

• Apa saja yang dibutuhkan untuk membuat kabel LAN?

1. Tang crimping,ini adalah alat untuk menjepit kabel LAN ke konektor RJ45.Pastikan anda mempunyai tang crimping ini yang diperuntukkan untuk konektor RJ45,dan mempunyai presisi yang kuat.Karena jika tidak kuat penjepitnya akan lebih mudah meleset pin tembaga RJ45 nya.
2. Konektor RJ45,konektor adalah alat yang kita pasang pada ujung kabel LAN tujuannya agar kabel dapat kita pasang pada port LAN diperangkat jaringan kita.
3. Kabel LAN,jenis kabel yang digunakan dalam jaringan komputer berjenis kabel LAN cat 5 yang berisi 8 kabel didalamnya.

• Bagaimana urutan warna di kabel LAN?

Kabel ini mempunyai urutan warna yang perlu diketahui dalam pembuatan kabelnya.Urutan warna ini punya dua jenis,jenis kabel LAN straight dan cross mempunyai urutan warna yang berbeda.

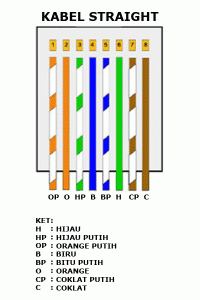

• Urutan  warna kabel LAN straight

Kabel straight mempunyai urutan warna yang sama di kedua ujungnya.

Urutan dari PIN 1 – 8

1. Orange Putih
2. Orange
3. Hijau Putih
4. Biru
5. Biru Putih
6. Hijau
7. Coklat Putih
8. Coklat

• Urutan warna kabel LAN cross

Kabel cross mempunyai urutan warna yang berbeda di salah satu ujungnya.Di salah satu ujungnya buat seperti:

Urutan di ujung kabel ke 2 :

1. Hijau Putih.
2. Hijau.
3. Orange Putih.
4. Biru.
5. Biru Putih.
6. Orange.
7. Coklat Putih.
8. Coklat.

• Bagaimana cara membuat kabel LAN?

1. Potong panjang kabel sesuai kebutuhan.
2. Kuliti bungkus luar kabel,seruas jari kelingking saja.Hati-hati kabel kecil didalamnya terpotong.
3. Urut-urut kabel kecil didalamnya agar lurus,agar mudah dimasukkan ke konektor RJ45 nya.
4. Masukkan kabel ke konektor RJ45nya,pastikan semua ujungnya sampai mentok di konektornya.Agar kabelnya tergigit oleh tembaga konektornya.
5. Jepit konektornya pakai tang crimping,posisi kabel jangan sampai tertarik atau pastikan masuk dengan benar kabelnya.
6. Anda sudah selesai.

• Cara test kabel LAN

Setelah kita membuat kabelnya,sekarang kita test apakah kabel tersebut pembuatannya sudah benar apa belum.Kita bisa menggunakan alat test kabel LAN ataupun langsung coba pasang ke komputer atau perangkat jaringan.

Test kabel LAN dengan cable tester,alat untuk menguji hasil crimpingan kabel kita,indikatornya cukup mudah,anda hanya perhatikan lampu di cable tester itu.Pastikan 8 lampu menyala berurutan tanpa ada yang mati.

~*~copyright by hariyanto wibowo~*~

TUGAS 12 - MEDIA TRANSMISI

MEDIA TRANSMISI

Jenis/kategori media transmisi:

1. GUIDED media

Media yang mentransmisikan gelombang elektromagnetik(data)dengan menggunakan konduktor fisik seperti kabel.Contohnya kabel Twisted Pair(UTP dan STP),Coaxial,Fiber Optic.

• Gambar kabel twisted pair

• Gambar Coaxial

• Gambar fiber optic



      2.UNGUIDED media

Media yang jaringanya menggunakan sistem gelombang/wireless.Contohnya:infra merah,gelombang radio,gelombang radio,gelombang mikro,dan satelit.

• Gambar infra merah

• Gambar gelombang radio

• Gambar gelombang mikro

• Gambar satelit



   Ada 3 yang perlu diperhatikan dalam pemilihan jenis media transmisi yang digunakan,yaitu:

1. Jumlah komputer yang akan terhubung
2. Area jaringan yang akan dibuat
3. Jumlah bandwitch yang dibutuhkan

~*~*~*Hariyanto Wibowo*~*~*~
